크레인 달기기구 및 줄걸이 작업용 와이어로프의사용에 관한 기술지침

# KOSHA GUIDE M - 186 - 2015



크레인을 사용하여 중량물을 양중하거나 이동할 시에 사용 되는 달기기구 및 와이어로프의 안전에 대한 기준을 기술한 기술지침입니다.



사실 건설현장 뿐만 아니라 제조현장에서도 대수선기간이나 장비의 수리 진행 시 반드시 중량물을 크레인과 줄걸이 기구를 사용하여 인양하는 작업이 빈번하게 일어납니다.



물론 안전작업허가와 중량물작업계획서 등의 기본서류를 통해서 준비를 하지만 현장에서 인양 전에 현장에서 확인해야 할 사항들에 대한 실질적인 내용들도 많이 담겨있는 기술지침입니다.



기술사나 산업안전지도사의 시험을 준비할 때도 반드시 숙지해야될 기준이며 산업현장에서 중요하게 사용되는 기준이니 내용을 잘 숙지하시면 업무에 도움이 될 것입니다.



러그 (LUG)에 대한 기준



현장에서 중량물 작업을 보다 보면 러그가 굉장히 많이 사용됩니다.

여기에 샤클과 와이어로프를 걸어서 중량물 작업을 하기에 러그가 파단 되면 바로 중대재해로 이어질 수 있는 중요한 항목입니다.



이 기준을 만약에 인지하고 계신다면 현장에 나가서 이 러그에 대한 용접길이를 체크 해 보고 안전에 대한 체크를 좀 더 디테일하게 할 수 있을 것입니다.



와이어로프의 연결고정방법



방법	설명	그림
아이스플라이스법	연결을 링 형태로 가공하는 방법 와이어로프의 모든 스트랜드를 3회 이상 끼워 짠 후 각 스트 랜드 소선의 절반을 절단하고 남은 소선을 다시 2회 이상 끼워 짜는 방법으로 연결
소켓가공법	연결부에 금형 또는 소켓을 부착하여 용융금속을 주입하여 고착시켜 가공하는 방법  반드시 와이어로프를 시이징(Seizing) 처리 후 소선을 완전히 풀어헤친 상태에서 용융금속을 주입해야함 현수교 등 하중이 크게 걸리는 곳에 주로 사용되며 정확히 가공하면 이음효율이 100 % 소켓의 종류는 개방형과 밀폐형이 있음
록(Lock) 가공법	파이프형태의 슬립(Slip)에 와이어로프를 넣고 압착하여 고정 시키는 방법 로프의 절단하중과 거의 동등한 효율을 가지며 주로 슬링용 (Sling) 로프에 많이 사용

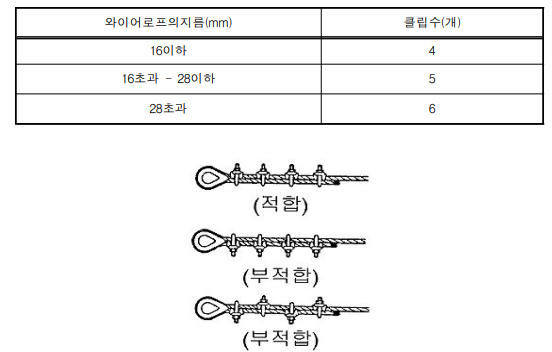

클립(Clip) 체결법	외이어로프를 일정 부분 겹쳐서 클립으로 체결하는 방
웨지소켓	쐐기의 일종으로 쐐기에 로프를 감아 케이스에 밀어 넣어 결속하는 방법

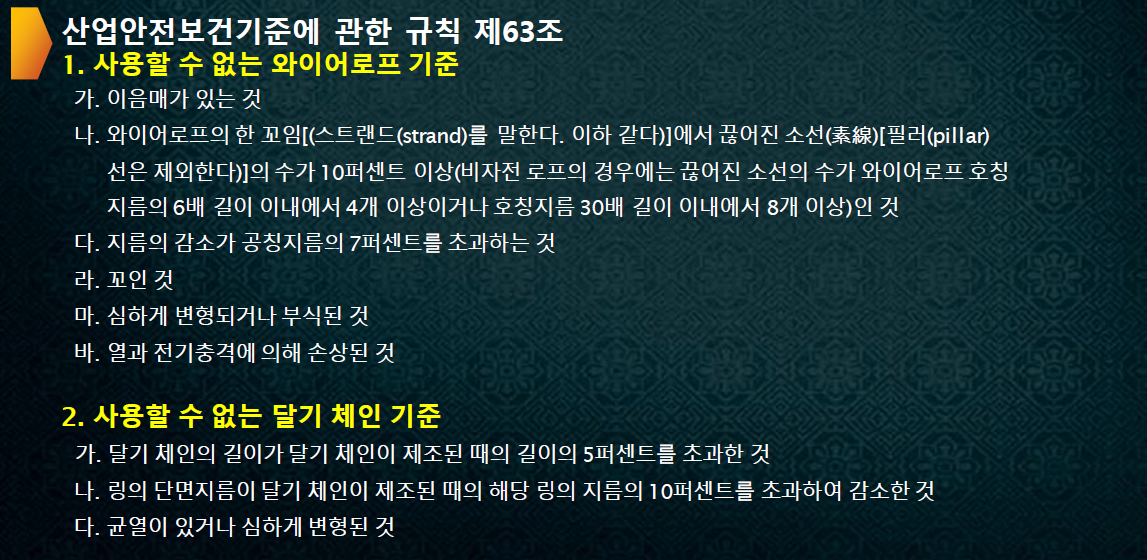

관련 법령











이 외에도 줄걸이 방법 등 중요한 내용들이 많이 들어 가 있으니 첨부 된 파일 참조하셔서 한 번 쭉 보시면 업무에 도움이 될 것입니다.



M-186-2015 크레인 달기기구 및 줄걸이 작업용 와이어로프의 작업에 관한 기술지침.pdf

0.61MB
