폭발 위험 장소 구분과 방폭안전

# 폭발 위험 장소 별 방폭 등급



가스나 석유화학플랜트에 가보시면 각 구역마다 폭발이나 화재 위험성과 분위기에 따라 방폭 등급이 다르게 적용됩니다.



제가 근무했었던 조선소의 도장공장도 마찬가지로 모든 전기기계나 스위치, 전등 등은 방폭형으로 되어 있었고 PSM도 적용을 받았었습니다.

그리고 가스나 석유 플랫폼 같은 경우에도 각 데크 별 Process Deck이나 Function이 있는 구역은 방폭구역이 설정되어 있어서 모든 것은 방폭구조로 적용이 되고 안전작업허가서도 별도로 발행을 하는 경우도 있습니다.



먼저 가스 및 분진폭발 위험장소에 대한 등급을 먼저 살펴보겠습니다.

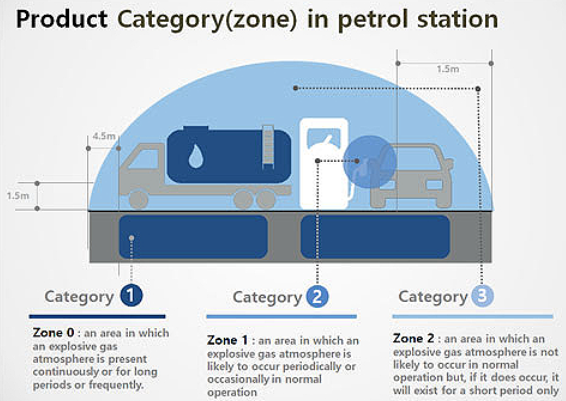

가스 및 분진폭발 위험장소 등급



종별	장소	분진폭발 대상 및 분위기
0종 장소	용기, 장치 내부	인화성 증기, 가스가 지속적으로 존재하는 곳
1종 장소	맨홀, 벤트 등의 주위	인화성 가스 등이 드물게 존재하는 곳
2종 장소	개스킷 주위	인화성 가스 등이 드물게 존재하는 곳
20종 장소	호퍼, 집진 장치 내부	가연성 분진 등이 지속적으로 존재하는 곳
21종 장소	호퍼, 집진 장치 내부	가연성 분진 등이 존재하기 쉬운 곳
22종 장소	21종 주위	가연성 분진 등이 드물게 존재하는 곳

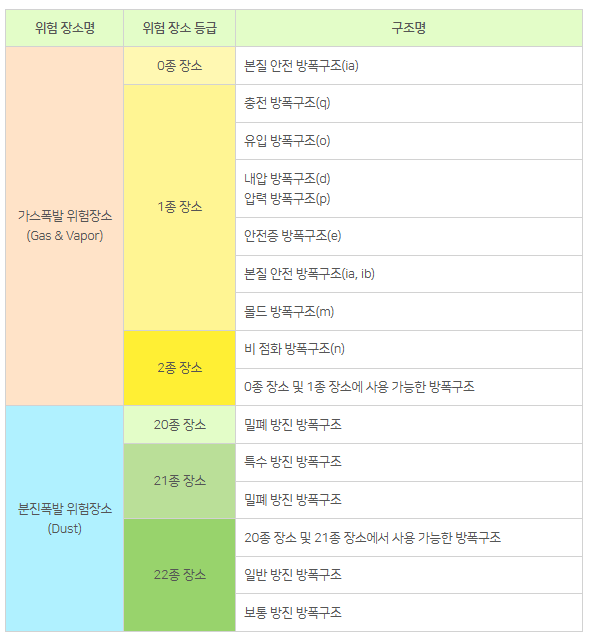

장소에 따른 방폭구조





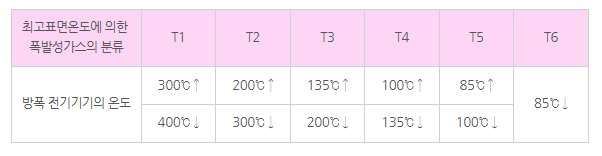

방폭 구조



https://blog.naver.com/morueng/222905619678

방폭구조의 종류 및 구조



1) 내압 방폭구조

내부의 폭발이 외부의 가연성 물질을 점화할 수 없도록 안전간극을 사용한 구조



2) 압력 방폭구조

불활성 가스를 사용하여 가연성 가스를 방폭하는 구조이며 불꽃이 방폭함 내부로 들어오지 못하도록 만든 구조



3) 유입 방폭구조

점화원이 될 위험 부분을 기름 속에 묻어둔 구조



4) 안전증 방폭구조

안전증을 최대한 증대시켜 점화원의 발생률을 낮춘 구조



5) 몰드 방폭구조

컴파운드를 사용하여 가스 침입을 방지한 구조



6) 본질 안전 방폭구조

스파크나 불꽃이 가스를 점화시킬 수 없다는 것을 확인한 구조



7) 비 점화 방폭구조

정상인 상태에서 가스 점화를 시키지 않도록 한 구조



각 구조 별 상세한 내용은 다른 블로그에 정리가 잘 되어 있어서 그 블로그를 공유 드립니다.



8) 충전 방폭구조

충전물을 내부에 채워 기연성 가스를 막아 들어오지 못하게 한 구조
