교류아크 / 산소아세틸렌 용접기 안전

# 위험성 및 안전대책, 방호장치



기계나 구조물 제작 업체, 조선소 등에 가면 가장 많이 사용하는 장비 중에 하나가 바로 교류아크 / 산소아세틸렌용접기입니다.

그런데 이에 대해서 제대로 관리를 못하고 있는 경우를 업체에 다니면서 종종 보게 됩니다.



작년에도 한 번 공유는 드렸던 내용인데 현장에서의 원활한 관리를 위해서 관련한 안전 업무 지식을 다시 한 번 공유 해 드립니다.

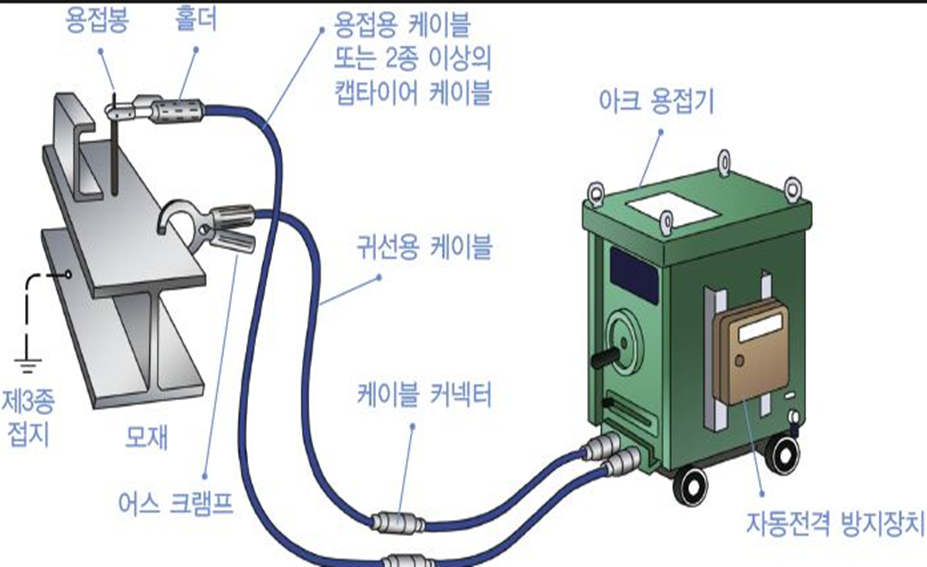

교류아크 / 산소아세틸렌 용접기 구조



교류아크용접은 모재와 용접봉 사이에 arc를 발생시켜 그 열로서 모재와 용접봉을 녹여서 모재를 용접하는 것을 의미합니다.



관련 위험성 및 예방대책



재해유형	예방대책
1>감전    ▪ 홀더의 통전부에 신체 접촉    ▪ 전선의 일부 피복 손상으로 절연 파괴	▪ 절연용 보호구(절연장갑,안전화)착용 ▪ 전원스위치 개폐시 접촉 불량 ▪ 전격방지기 설치
2>유해광선    ▪ 아크로 인한 강렬한 광선으로 눈과 피부의 손상	▪ 보안경, 보안면 착용
3>화상    ▪ 아크광에 의한 피부손상 및 스패터, 슬래그 등에 의해 화상	▪ 장갑, 앞치마, 안전화, 보안면 착용
4>중독    ▪ 유해가스에 의한 중독	▪ 국소배기장치, 환기시설 설치 ▪ 방독 및 방진마스크 착용
5>화재, 폭발	▪ 가연성 물질제거,  ▪ 비산구역청소 ▪ 안전담당자 배치,  ▪ 방염시트 사용



자동전격방지장치



무부하시 2차측  홀더와  어스에 약 65~90V의 높은 전압이 걸려 작업자에 대한 위험도가 높으므로 용접기가 아크발생을  중단시킬 때 1초 이내에 용접기의 2차 무부하  전압을 안전전압 25V이하로 내려 줄 수 있는 전기적 안전장치



<동작원리>

 용접봉의 조작에 따라 용접할 때에만 용접기의  주회로를  형성하고 그 외의 용접기의  출력측에  무부하 전압을 저하시키도록 동작하는 원리





자동전격방지장치 설치장소



산업안전보건기준에 관한 규칙 제 306조 (교류아크용접기 등)

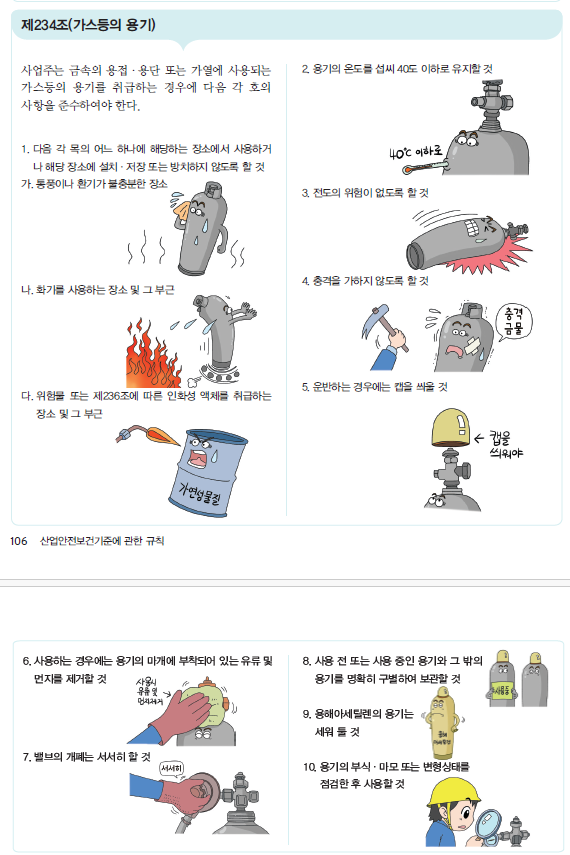

산소아세틸렌용접기



재해유형	예방대책
1>화재 용접이나 절단작업을 할 때 불꽃이나 용융금속의 비산으로 작업장부근 가연성 물질에 의해 발생	▪ 작업 시 불꽃 받이나 방염시트 사용, ▪ 불꽃 비산 구역 내 가연물의 제거 및 청소 ▪ 소화기 비치, ▪ 작업 종료 후 점검 ▪ 점화용 라이터를 사용하고 불 붙이개 사용 금지
2>폭발 아세틸렌가스는 공기와 산소의 혼합으로 매우 위험한 폭발성 혼합가스를 만든다	▪ 가스 누설이 없는 토치나 호스사용, ▪ 역화 방지기 부착 ▪ 드럼통이나 탱크 용접, 절단 작업 시 내부 잔류가스 확인
3>화상 토치의 불꽃이나 용융금속의 비산, 취급 부주의에 의한 화상	▪ 난연성 보호구(작업복)착용, ▪ 산소 누설이 없는 호스 사용 ▪ 좁은 구역에서 작업 후 휴식시간에는 토치를 공기의 유통이 좋은 곳에 내어 둠
4>중독 납과 아연합금, 도금한 재료를 용접하거나 절단할 때 발생하는 가스나 흄에 의한 중독,	▪ 국소배기장치, 환기시설 설치 ▪ 방독 및 방진마스크 착용
5>질식 공기의 흐름이 차단된 밀폐공간내에서 산소- 아세틸렌용접작업은 급격한 산소의 소모로 인해 질식사고 유발	▪ 통풍 및 환기시설 설치   ▪ 안전담당자 배치

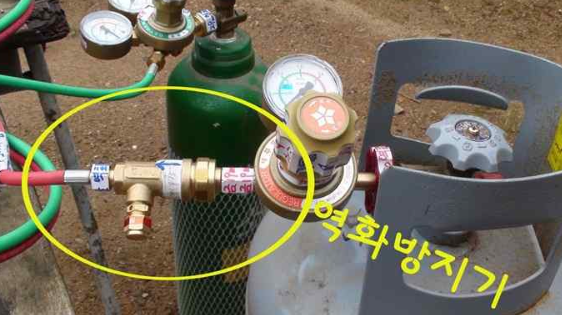

역화방지기

가스 용접 작업 중 취관에서 역화하거나, 취관 내에서 산소가 아세틸렌

통로로의 역류, 아세틸렌의 이상 압력상승을 방지하는 장치



① 건식역화방지기 : 화염이 아세틸렌 용기로 역류할 경우 체크밸브가 차단

② 습식역화방지기 : 화염이 아세틸렌 용기로 역류할 경우 침수봉에 의하여 차단 및 밖으로 역류화염 배출
