# 국소배기장치 성능평가



최근 작업환경과 화학물질의 위험성에 대한 중요성이 더 부각되어 국소배기장치의 유지관리에 대한 사항이 더욱 더 중요해 진 상황입니다.



안전보건 쪽에서는 국소배기장치의 성능을 얼마나 잘 유지하고 관리하느냐에 따라 유해화학물질의 노출농도와 양이 달라 질 것이며 이 것을 통해 직업병 및 유해화학물질의 중독 사고도 예방할 수 있을 것 입니다.



추가로 관리감독자와 보건관리자의 중요한 업무 중의 하나가 이 국소배기장치를 점검하는 일이며 제어풍속과 정압 등은 적어도 분기에 1회 정도는 측정하여 기록을 남겨 두는 일이 중요합니다.



1) 절차

- 일반평가 : Step 1 ~ 3

- 정밀평가 : Step 1 ~ 5



• Step 1. 일반현황 파악 : 국소배기장치 위치 및  Spec, 해당 공정, 발새 유해인자 등 일반현황 조사
• Step 2. 육안평가 : 후드, 덕트, 공기정화정치, 배풍기 등의 상태를 육안으로 확인

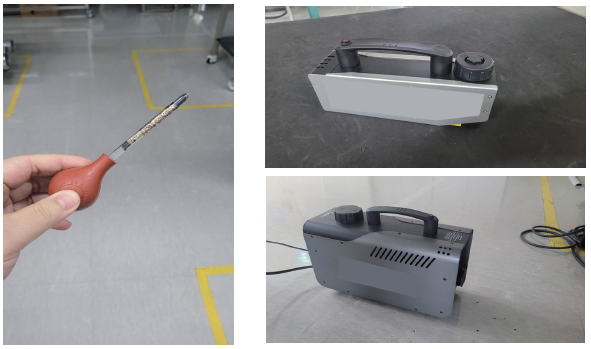

• Step 3. 기류평가 : 연기발생기 이용하여 후드의 배기성능 확인
• Step 4. 성능평가 : 열선 풍속계 등을 이용하여 후드의 제어풍속, 반송속도, 정압 등 측정
• Step 5. 대책수립 및 시행 : 성능저하 원인에 대한 대책을 수립하여 시행



2) 절차 별 상세 내용

① Step 1. 일반현황 파악

평가대상 국소배기장치의 위치 및 명칭 등 평가에 대한 기본적인 정보를 기입하는 절차

(해당 공정과 공정 내 사용 유해화학물질의  MSDS 등의 일반적인 정보를 파악하는 목적)



② Step 2. 육안평가

육안 평가 사항

가. 후드

- 외관 : 흡입성능 저하시킬 수 있는 후드표면의 마모, 부식, 찌그러짐, 변형, 파손, 도장 훼손 상태 등을 확인



- 설치상태

• 후드가 발산원에 가능한 가까이 위치하고 있는지 확인
• 후드 형태가 해당 작업에 지장을 주지 않고 유해물질을 흡인하기에 적절한 형식과 크기, 위치를 갖추고 있는지 확인
• 후드 개구부 면 앞에 장애물이 있거나 흡인기류에 방해가 될 수 있는 요소가 있는지 확인
• 창문, 선풍기 , 이동용 기계류 등의 영향 여부 확인

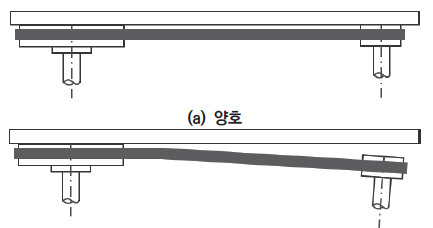

후드 설치 부적절 사례



나. 덕트 및 배기구

- 외관

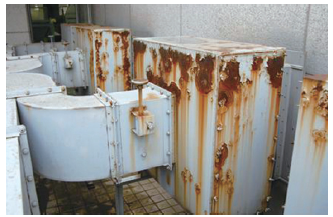

• 덕트 압력손실 증가 야기할 수 있는 덕트의 파손, 변형, 파손부분 등에서의 공기 유입 혹은 누출 여부 확인
• 이상음 혹은 이상 진동 여부 확인
• 플렉세블 덕트의 경우 심한 굴곡이나 꼬임 등이 있는지 확인



- 접속부

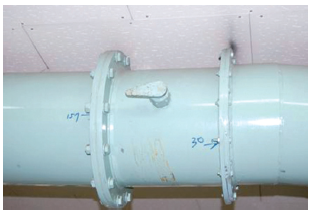

• 플랜지의 결합볼트, 너트, 패킹 손상여부 확인
• 공기 유입이나 누출 및 소음발생 여부 확인 (필요 시 연기발생기 등을 이용하여 접속부로 연기 흡인 여부 확인)

- 댐퍼

• 개방 상태 및 손상 여부 확인
• 개폐방향 및 조절 위치 적정성 확인



- 배기구 (굴뚝)

• 배기구 배출 공기의 작업장 재 유입 여부 확인
• 배기구로부터 빗물 유입여부 및 설치 위치, 구조를 확인



- 재질

• 발생되는 유해인자에 맞는 재질로 설치되었는지 확인 (주철관, 아연도금 강판 많이 사용)
• 부식성 물질의 경우 하기 표 참조하여 확인



다. 공기정화장치



- 외관

• 처리성능에 영향 줄 수 있는 외면 파손 및 변형, 부식 등의 여부 확인
• 모터, 펌프 등 부속장치 정상작동 및 이상음 여부 확인



- 차압

마노메타 등을 활용하여 여과재 전.후단의 압력 측정, 여과재의 막힘유무 등 정상성능 유지를 위한 차압의 적정성 확인

(공기 정화장치의 설계차압의 80 ~ 140% 내 유지권고



- 접속부

접속부의 볼트, 너트, 패킹 등의 이완 및 파손 / 공기의 유입 혹은 유출 유무 확인



- 형식

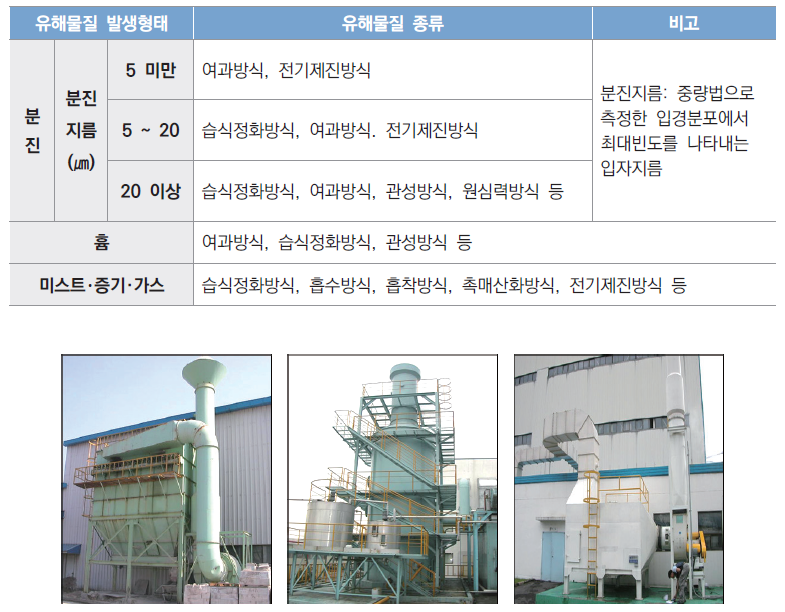

유해물질 발생형태에 따라 적절한 공기정화장치 설치되었는지 확인



라. 배풍기



- 외관

• 배풍기 또는 모터 기능 저하시키는 파손, 부식 등 기타 손상 유무 확인
• 배풍기 케이싱, 임펠러, 모터 등에서의 이상음이나 이상 진동 여부 확인
• 각 종 구동장치, 제어반 등의 정상작동 유무 확인



- 벨트

• 벨트 파손 및 탈락, 풀리 손상 여부 확인
• 벨트의 심한 처짐, 떨림 현상 확인



- 연결부

• 연결부의 파손, 부식, 과도한 수축 또는 팽창 확인
• 배풍기 및 덕트 연결부위 등에서의 공기 유입 또는 누출 여부 확인



③ Step 3. 기류평가

연기발생기를 이용하여 연기가 후드 내로 유입되는 상태와 속도를 통해서 국소배기장치의 성능을 평가하는 것을 의미합니다.





④ Step 4. 성능평가

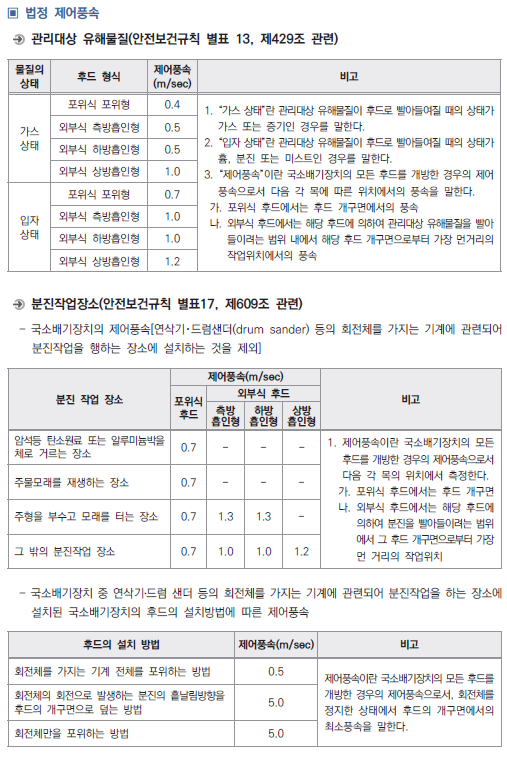

정밀평가가 필요하다고 판단 시 기류와 속도를 측정할 수 있는 장비 이용하여 제어풍속과 정압 등 정확안 데이터 측정을 통해서 국소배기장치의 기능을 확인하는 과정



- 배기성능 파악

• 국소배기장치 정상 작동 / 후드 성능에 영향 줄 수 있는 창문 및 출입문 닫고 다른 기류 발생시키는 장비 작동 중지
• 평가하고자 하는 후드 형태에 맞춰 평가 위치 정해서 연기 발생 시킴

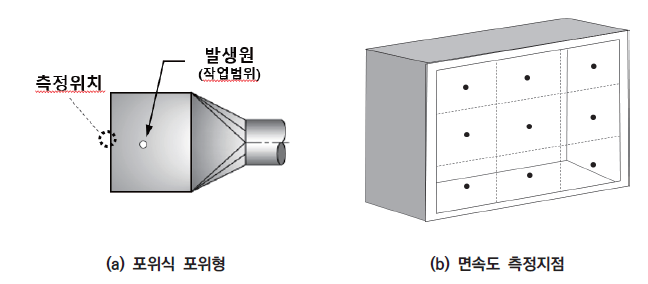

       포위식 : 후드의 개구면

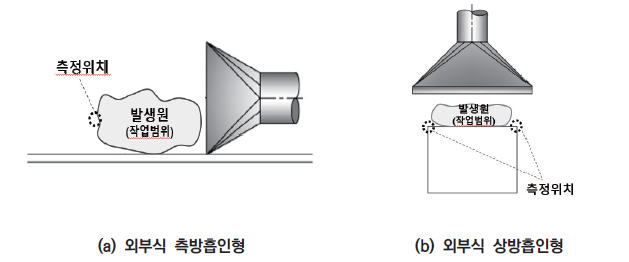

       외부식 : 해당 후드가 빨아들이고자 하는 유해인자 발생원 중 후드 개구면에 가장 먼거리의 작업위치에서 측정

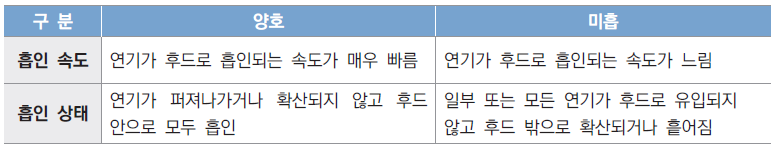

• 연기가 후드로 유입되는 속도와 상태 확인하여 성능 평가
