연삭숫돌 표시 방법

# 연삭숫돌 표시기호 의미



2024.11.01 - [안전관리 업무 지식] - 연삭기 안전

연삭기 안전



연삭숫돌에 보면 WA80K 205X25X16이라는 문구가 표기되어 있습니다.

이 기호에는 연삭숫돌의 재질과 입도, 결합도, 조직, 결합제의 종류 정보가 나타나 있습니다.



이 기호에 대해서 기준을 좀 공유 해 드리고자 합니다.



연삭숫돌입자



연삭숫돌 입자	표기	의미
	WA	백색알루미나
	A	녹색알루미나
	GC	녹색탄화규소
	C	탄화규소



알루미나는 전기로에서 보크사이트 등의 알루미나 함유원료로 코크스 등의 환원재를 사용하여 불순물을 제거하고 용해 알루미나를 만들고 이를 결정시켜서 제조됩니다.



입도



입도	표기	의미
	10~24	거친
	30~60	중립
	70~200	세립
	240~800	극세립



거친 / 중립의 경우 거친 연삭이나 가공접촉면적이 클 때 그리고 연성과 점성이 있는 가공물에 적합하며 세립의 경우 다듬질 연삭이나 경질의 연삭 그리고 가공접촉면적이 적을 때 적합합니다.



극세립의 경우 래핑작업이나 초정밀 작업에 적합합니다.



결합도



결합도	표시	의미
	E,F,G	극히 연한 것
	H,I,J,K	연한 것
	L,M,N,O	중간 것
	P,Q,R,S	단단한 것
	T,U,V,W,X,Y,Z	매우 단단한 것

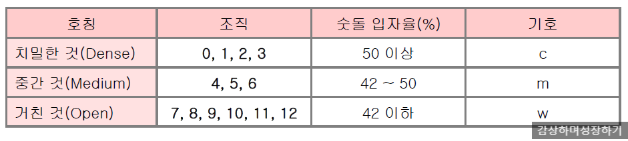

조직



조직	표시	의미
	0~3	치밀한 것
	4~6	중간 것
	7~12	거친 것

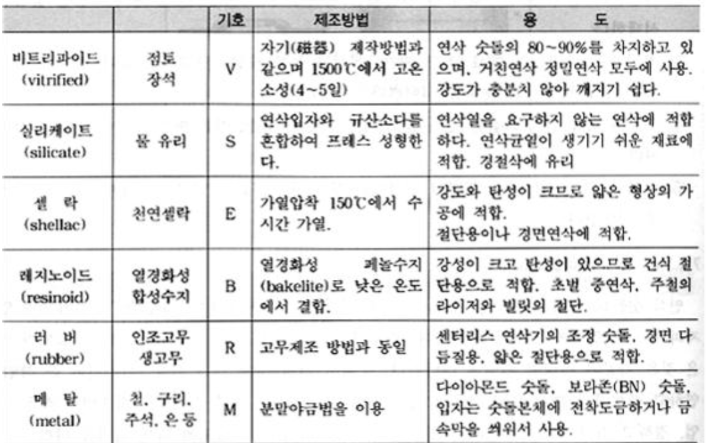

결합제의 종류



결합제의 종류	표시	의미
	V	비트리파이드
	S	실리케이드
	E	샐락
	B	레지노이드
	R	러버
	M	메탈
